型號 Type | d | d1 | d2 | e | h1 | h2 | s | 總重量 |
JHQ-H-1 | 100 | 80 | 11 | 80 | 40 | 2.5 | 6 | 0.6 |
JHQ-H-2 | 100 | 80 | 11 | 80 | 80 | 2.5 | 6 | 0.7 |
JHQ-H-3 | 100 | 80 | 11 | 80 | 120 | 2.5 | 6 | 0.8 |
JHQ-H-4 | 125 | 100 | 13 | 100 | 50 | 3.15 | 8 | 1.2 |
JHQ-H-5 | 125 | 100 | 13 | 100 | 100 | 3.15 | 8 | 1.4 |
JHQ-H-6 | 125 | 100 | 13 | 100 | 150 | 3.15 | 8 | 1.6 |
JHQ-H-7 | 150 | 125 | 17 | 125 | 63 | 4 | 8 | 2.1 |
JHQ-H-8 | 150 | 125 | 17 | 125 | 125 | 4 | 8 | 2.5 |
JHQ-H-9 | 150 | 125 | 17 | 125 | 188 | 4 | 8 | 2.9 |
JHQ-H-10 | 200 | 160 | 17 | 160 | 80 | 5 | 10 | 4.1 |
JHQ-H-11 | 200 | 160 | 17 | 160 | 160 | 5 | 10 | 5.0 |
JHQ-H-12 | 200 | 160 | 17 | 160 | 240 | 5 | 10 | 5.9 |
JHQ-H-13 | 250 | 200 | 21 | 200 | 100 | 6 | 10 | 6.7 |
JHQ-H-14 | 250 | 200 | 21 | 200 | 200 | 6 | 10 | 8.5 |
JHQ-H-15 | 250 | 200 | 21 | 200 | 300 | 6 | 10 | 10.1 |
JHQ-H-16 | 315 | 250 | 21 | 250 | 125 | 8 | 12 | 12.9 |
JHQ-H-17 | 315 | 250 | 21 | 250 | 250 | 8 | 12 | 16.7 |
JHQ-H-18 | 315 | 250 | 21 | 250 | 375 | 8 | 12 | 19.6 |
JHQ-H-19 | 400 | 315 | 21 | 315 | 155 | 10 | 12 | 15.9 |
JHQ-H-20 | 400 | 315 | 21 | 315 | 315 | 10 | 12 | 29.0 |
JHQ-H-21 | 400 | 315 | 21 | 315 | 475 | 10 | 12 | 35.9 |
JHQ-H-22 | 500 | 400 | 21 | 400 | 200 | 12.5 | 15 | 43.8 |
JHQ-H-23 | 500 | 400 | 21 | 400 | 400 | 12.5 | 15 | 57.6 |
JHQ-H-24 | 500 | 400 | 21 | 400 | 600 | 12.5 | 15 | 70.4 |
JHQ-H-25 | 600 | 500 | 25 | 500 | 250 | 16 | 15 | 74.6 |
JHQ-H-26 | 600 | 500 | 25 | 500 | 500 | 16 | 15 | 101.0 |
JHQ-H-27 | 600 | 500 | 25 | 500 | 750 | 16 | 15 | 128. |
JHQ-H-28 | 730 | 600 | 25 | 600 | 300 | 20 | 20 | 13.0 |
JHQ-H-29 | 730 | 600 | 25 | 600 | 600 | 20 | 20 | 176.0 |
JHQ-H-30 | 730 | 600 | 25 | 600 | 900 | 20 | 20 | 222.0 |
材料:
彈力軀身:泡沫化聚氨酯0. 60千克/立方分米, 法蘭盤:45#
此數據只適用于起重機操作中效用,
此緩沖裝置不可替代彈性元件

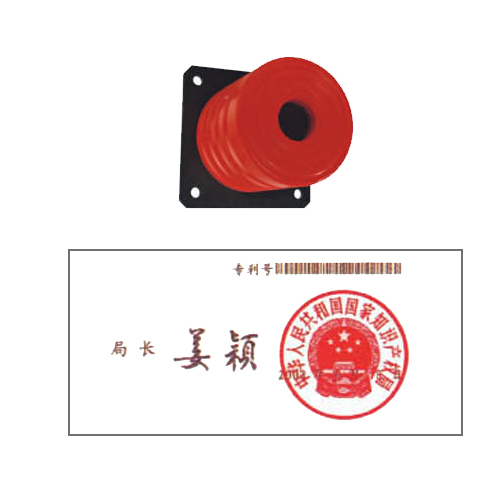

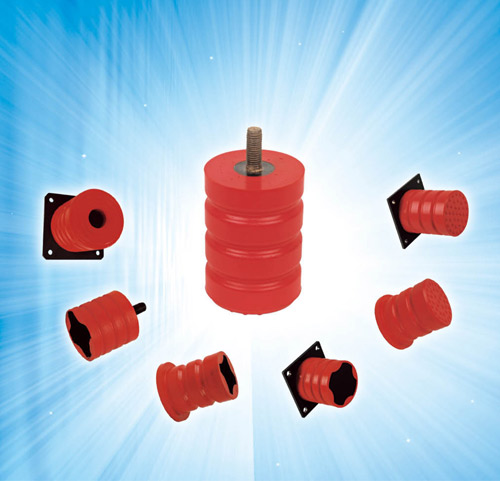

JHQ系列聚氨酯緩沖器產品介紹
一、工作原理:
聚氨酯緩沖器是利用聚氨脂材料特殊的微孔氣泡結構來吸能緩沖,在受沖擊的過程式中相當于一個還有多孔氣囊阻尼彈簧。
二、性能特點:
我公司生產的JHQ系列聚氨酯緩沖器,能迅速的將沖擊動能轉化為彈性勢能,具有可靠的硬度和沖擊彈性,良好的恢復 性能,耐高、低溫、絕緣等特點,并且結構簡單、體積小、重量輕、安裝維修方便,是安全運行的理想裝置。
三、技術指標:
密度 | g/cm3 | 0.58—0.66 | |
硬度 | 邵氏A | 55—82 | |
抗度強度 | kg/cm2 | 壓縮50% | 11 — 15 |
工作溫度 | °C | ?35—+65 | |
使用壽命 | 年 | 10 |
四、適用范圍:
聚氨酯緩沖器,是安全保護裝置原件之一,適應性有量多面廣的特點:
1. 起重機械類:電動雙梁橋式起重機、葫蘆雙梁橋式起重機、電動單梁橋式起重機、單/雙梁掛起重機、裝卸橋式起 重機、各類門式起重機及特種起重機械。
2. 建筑起重機械類:卷揚機升降小平臺、塔桿吊式運行小車、及各類運行機構的防撞裝置。
五、訂貨須知:
訂貨時請?zhí)貏e注明聚氨酯緩沖器的代號及緩沖容量與連接方式。
本廠可以對其它用途的各種緩沖進行設計、計算、加工、制作。還可承攬各種聚氨酯橡膠制品的加工。
